При проектировании системы распределения солнечной энергии или электроэнергии вам предстоит принять ответственное решение - выбрать комбинированный блок переменного тока или Распределительная коробка постоянного тока? Хотя оба типа объединительных коробок имеют схожее назначение - объединение нескольких электрических входов в один выход, их конструкции, компоненты и области применения совершенно различны.
Фундаментальные различия в обращении с током
Характеристики | Распределительные коробки постоянного тока | Распределительные коробки переменного тока |
| Позиция | Расположены на входе солнечных инверторов, обрабатывают постоянный ток (DC) от солнечных панелей. | Работает на выходе инверторов, объединяя несколько выходов переменного тока (AC) от инверторов в один, который подключается к электрическому щиту или сети. |
| Операция | Работает до инверсии: Работает с необработанным постоянным током непосредственно от солнечных батарей | Работает после инверсии: Работает с переменным током, преобразованным инверторами |
| Обработка напряжения | Работа с более высокими напряжениями: Обычно справляется с напряжением в диапазоне 600-1500 В постоянного тока | Стандартные уровни напряжения: Обычно работает с переменным напряжением 120 В, 208 В, 240 В или 480 В. |
| Защита | Защита струн: Включает предохранители или автоматические выключатели для каждой струны | Защита инвертора: Включает автоматические выключатели для каждого выхода инвертора |
| Защита от перенапряжения | Защита от перенапряжения: Защищает от ударов молнии и скачков напряжения | Соответствие требованиям электросетей: Обеспечивает синхронизацию со стандартами энергоснабжения |
| Мониторинг | Возможность мониторинга: Продвинутые модели включают мониторинг уровня струн | Функциональность отключения: Обеспечивает центральную точку для отключения системы |
| Применимость | Комбинаторы постоянного тока необходимы для крупных установок, где требуется объединение нескольких панелей перед подключением к инвертору. | Комбинаторы переменного тока особенно ценны в системах с несколькими микроинверторами или при объединении выходов нескольких струнных инверторов. |
В чем заключаются основные технические различия между комбинированными коробками переменного и постоянного тока?
Характеристики напряжения
- Распределительные коробки постоянного тока работают с высоковольтным электричеством постоянного тока, что создает уникальные проблемы с точки зрения безопасности. Дуга постоянного тока может существовать дольше, чем дуга переменного тока, и требует специальных защитных разъединителей.
- Распределительные коробки переменного тока работают со стандартным напряжением переменного тока, соответствующим типичным стандартам электроснабжения зданий, что делает работу с ними несколько проще с точки зрения безопасности.
Соображения безопасности
- Распределительные коробки постоянного тока требуют обнаружения дуговых замыканий и быстрое отключение возможности для снижения пожарного риска, связанного с высоким напряжением постоянного тока. Они должны соответствовать требованиям NEC по быстрому отключению.
- Распределительные коробки переменного тока в первую очередь имеют дело с защитой от перегрузки по току и надлежащим заземлением. Они должны соответствовать стандартам UL и NEC для щитов.

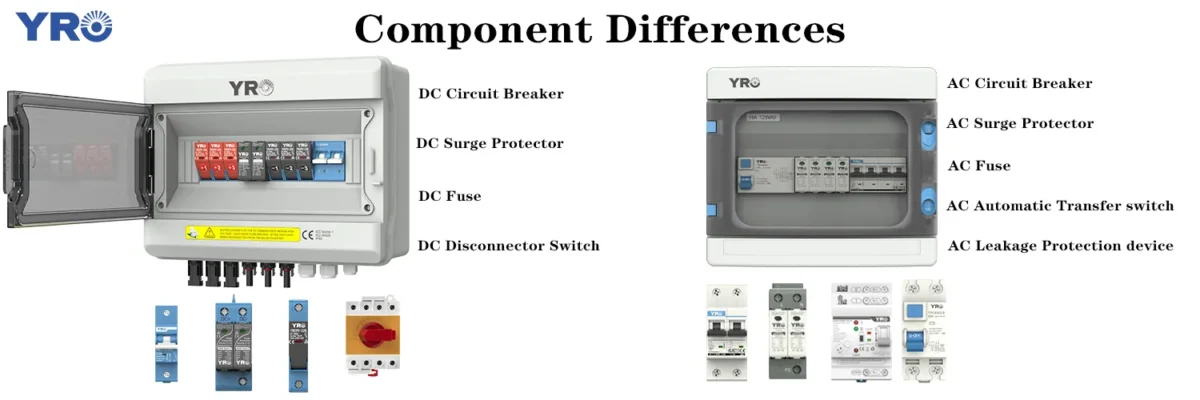

Различия между компонентами
- В блоках постоянного тока используются предохранители, выключатели и разъединители, специально разработанные для применения в системах постоянного тока. Стандартные компоненты переменного тока не могут быть заменены из-за проблем с дугогашением.
- В блоках переменного тока используются стандартные электрические компоненты переменного тока, которые легко доступны и стоят дешевле, чем их аналоги постоянного тока.
Сценарии применения
Сценарии примененияКогда следует использовать объединительную коробку постоянного тока?
- Центральные инверторные системы с несколькими солнечными батареями
- Крупномасштабные коммерческие или коммунальные солнечные установки
- Системы, в которых неизбежны длинные кабельные линии постоянного тока
- Установки, требующие мониторинга на уровне струн
Когда следует использовать объединительную коробку переменного тока?
- Солнечные установки на базе микроинверторов
- Системы с несколькими струнными инверторами
- Коммерческие установки с большим количеством малых инверторов
- При объединении выходов переменного тока перед главной распределительной панелью
Установка и обслуживание
Распределительные коробки постоянного тока требуют специальные знания по установке из-за опасностей, связанных с высоким напряжением постоянного тока. Для безопасной установки и обслуживания техники требуется специальная подготовка и инструменты. Регулярный осмотр соединений постоянного тока очень важен, так как ослабленные соединения могут привести к опасной дуге.
Монтаж системы распределения переменного тока осуществляется в соответствии со стандартными методами, знакомыми большинству электриков. Техническое обслуживание обычно включает в себя рутинную проверку соединений и обеспечение правильной работы выключателей. Так как после инвертирования объединители переменного тока работают с более низким напряжением, риски безопасности при обслуживании снижаются.
Заключение
Понимание разницы между объединительными коробками переменного и постоянного тока необходимо для проектирования солнечных установок, которые будут безопасными, эффективными и соответствующими нормативным требованиям. Этот выбор не является произвольным - он зависит от архитектуры вашей системы и выбора компонентов.
Выбирая такого надежного производителя, как YROВы гарантируете, что ваш объединительный блок (переменного или постоянного тока) соответствует стандартам высокого качества. Обладая более чем 10-летним опытом производства, компания YRO контролирует весь процесс от проектирования до сборки, поставляя индивидуальные комбинированные решения для современных солнечных и электрических систем.
